• Uhr mit Kalender und Tagesanzeige

• Drei Berührungstaster

• Anzeigenfeld zu 4 Zeilen mit je 20 Zeichen

• USB Interface für den PC-Anschluss
• Temperatursensor
• Regensensor
• Lichtsensor
• Windgeschwindigkeitsgeber


Messung von

• Temperatur

• Helligkeit
• Niederschlag
• Windgeschwindigkeit

Regelung von

• Dachfenster 1 (auf / zu)
• Dachfenster 2 (auf / zu)

• Seitenfenster 1 (auf / zu)

• Seitenfenster 2 (auf / zu)

• Schattierung/Energieschirm (ausfahren / einfahren)


Die Gewächshaussteuerung regelt die Klimabedingungen von -30°C bis 69°C in Gewächshäusern, Wintergärten etc. Sie misst die Lufttemperatur, den Regen, die Windgeschwindigkeit und die Helligkeit. Mit diesen Messwerten steuert sie zwei Dachfensterbewegungen, die Bewegung von Seitenfenster 1, die Bewegung von Seitenfenster 2 und die Schattierung/Energieschierm. Sie verfügt über eine doppelt gepufferte Uhr mit Kalender. Ein Windgeschwindigkeitsmesser und ein Regensensor schützen Schattierung, Fenster und Innenraum vor Zerstörung durch Sturmböen und Wasser.

Die Messdaten Temperatur, Licht und relative Luftfeuchtigkeit werden viertelstündlich aufgezeichnet und sind durch die PC-Software auslesbar, löschbar und grafisch darstellbar.

Die Gewächshaussteuerung ist am Gerät über drei Sensoren oder per PC programmierbar. Jede Funktion ist auch manuell über die jeweiligen Menüs oder den PC bedienbar.

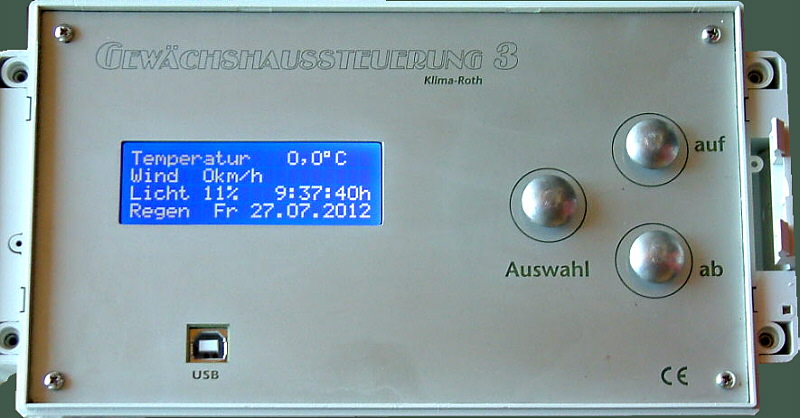

Nach dem Einschalten oder nach dem Verlassen der Menüs ist die Hauptanzeige sichtbar. Sie zeigt die Temperatur, den Regen, die Helligkeit in Prozent, die Windgeschwindigkeit in km/h, die Uhrzeit, das Datum und den Wochentag an.

Die Hauptanzeige besteht aus drei Fenstern, die Sie mit den Tasten auf und ab auswählen können.

Fenster 1:

Fenster 2:

Fenster 3:

Fenster 1 zeigt die Versionsnummer der Steuerungs-Software an.

Fenster 2 wird nach dem Einschalten und dem Verlassen des Hauptmenüs angezeigt. In ihm sehen Sie die aktuellen Messwerte der Steuerung, die Uhrzeit und das Datum. Ferner werden hier Regen und Alarm angezeigt. Das Wort Alarm erscheint im Alarmfall im Display. Das Ausrufezeichen (!) hinter dem Wort Alarm zeigt einen aktivierten Alarmausgang an. Der Alarmausgang wird beim ersten Auftreten der Alarmbedingung sofort aktiviert und bei anhaltendem Alarm mit jeder Viertelstunde.

Für die Schaltberuhigung hat die Regenanzeige eine Nachlaufzeit von 20 Sekunden, d.h. nach Abtrocknen der Sensorfläche wird noch 20 s lang Regen angezeigt.

Fenster 3 zeigt die internen Zähler an, die die Elektronik zur Steuerung der Ausgänge benutzt. Alle Zähler sind vierstellige, dezimale Abwärtszähler mit folgender Bedeutung:

1. Zähler = Zähler für Dachfenster 1
2. Zähler = Zähler für Dachfenster 2
3. Zähler = Zähler für Seitenfenster 1
4. Zähler = Zähler für Seitenfenster 2
5. Zähler = Zähler für Schattierung

Die zweistellige Zahl in der untersten Zeile ist der Analogwert des Lichtsensors.

Für die Einstellung der Arbeitsweise der Steuerung, d.h. die Programmierung des automatischen Modus oder zur Benutzung des manuellen Modus dienen die drei Berührungssensoren auf der Frontplatte. Hierbei gilt: Die Taste Auswahl öffnet ein Untermenü bzw. erlaubt die Veränderung eines Wertes. Letzteres wird durch Blinken der veränderbaren Variablen angezeigt. Die Tasten auf und ab wählen ein Untermenü, eine Variable oder verändern den Inhalt der Variablen. Eine längere Berührung lässt die Werte rasch anwachsen oder abfallen.

Die Software der Steuerung verfügt über ein Hauptmenü, es wird durch Drücken der Taste Auswahl geöffnet und ist an zwei Pfeilen rechts und links erkenntlich. Die Submenü verfügen nur über einen Pfeil links. Mit den Tasten auf und ab setzen Sie den Pfeil auf die gewünschte Zeile, die Taste Auswahl aktiviert (und beendet) dann die Einstellmöglichkeit.

Mit den Tasten auf und ab bewegen Sie die Pfeile auf das gewünschte Zeile und drücken dann die Taste Auswahl. In dem sich nun öffnenden Submenü können Sie die gewünschten Einstellungen vornehmen.

Das Hauptmenü verlassen Sie, indem sie mit der Taste auf auf die oberste Zeile fahren und die Taste Auswahl drücken.

Die Gewächshaussteuerung zeichnet für die Messwerte Temperatur, Licht und Wind den jeweils höchsten und mit Ausnahme des Lichts und der Windgeschwindigkeit den jeweils niedrigsten Messwert mit Uhrzeit und Datum auf. Sie haben also nicht nur Information über die Extremwerte, sondern auch über die Zeit des Ereignisses.

Diese Mini/Max-Werte können Sie im Menü Mini/Max ansehen und löschen.

Das Submenü Mini/Max besteht aus drei Fenstern:

• Sie schalten zwischen den drei Fenstern um, indem Sie die Markierung auf die erste Zeile setzen dann die Taste Auswahl drücken.

• Sie schalten zwischen Minimum- und Maximumanzeige um, indem Sie die Markierung auf die zweite Zeile setzen und die Taste Auswahl drücken. Das ist in den Fenstern 2 und 3 nicht möglich.

• Sie löschen einen Minimum- oder Maximumwert, indem Sie die Markierung auf die vierte Zeile setzen dann die Taste Auswahl drücken.

• Sie verlassen das Mini/Max-Menü, indem Sie die Markierung auf die erste Zeile setzen dann die Taste auf drücken.

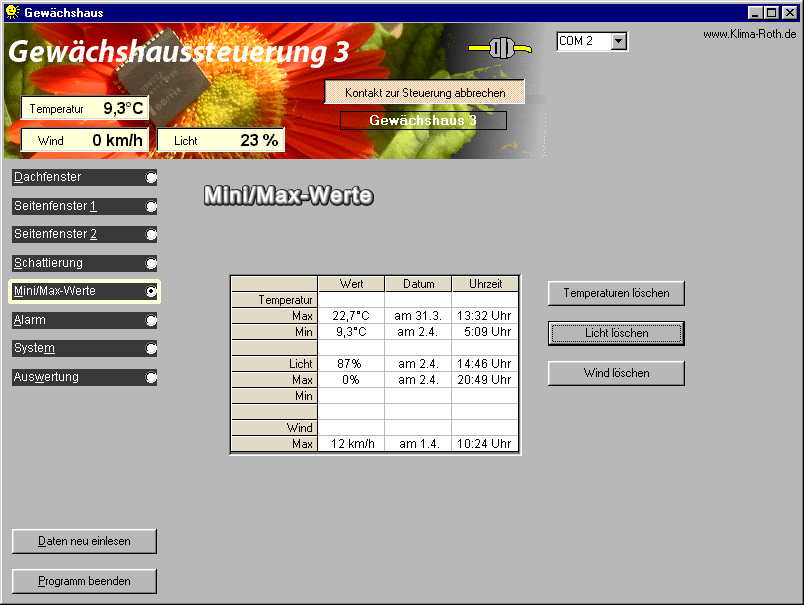

Diese Daten können auch über die PC-Software gelesen werden. Auch hier haben Sie die Möglichkeiten, einzelne Werte zu löschen. Darüber hinaus zeichnet die Software der Steuerung viertelstündlich alle Messwerte inklusive Regen auf, speichert sie im Inneren und stellt sie dem PC auf Wunsch zur Verfügung, wo sie im PC-Menü Auswertung eingelesen, grafisch dargestellt, gelöscht und gespeichert werden können. Die Speicherkapazität reicht für die zurückliegenden 46 Tage. Ältere Messwerte werden überschrieben.

Die Steuerung speichert stets das Maximum der Windgeschwindigkeit der zurückliegenden Viertelstunde.

Der Mini/Max-Speicher ist ein flüchtiger Speicher, d.h. er verliert bei Stromausfall die Information. Der Speicher für die viertelstündlichen Messdatenaufzeichnung ist ein permanenter Speicher. Diese Daten bleiben bei Stromausfall erhalten.

Eine wesentlich bessere Übersicht über den Verlauf der Messwerte bietet Ihnen der Menüpunkt Auswertung in der PC-Software.

Das PC-Menü:

Wählen Sie im Hauptmenü die Zeile Dachfenster 1, Dachfenster 2, Seitenfenster 1 oder Seitenfenster 2 aus und drücken Sie die Taste Auswahl. Es erscheint das folgende Submenü:

Die blauen Werte sind änderbar.

Die Funktionen der einzelnen Zeilen:

Manuell. Bewegen sie den Pfeil auf diese Zeile und drücken Sie die Taste Auswahl. Dadurch erhält die Zeile ein Kreuz und das Wort aus blinkt. Nun können Sie das Fenster mit den Tasten auf oder ab per Hand steuern.

Automatik. Bewegen sie den Pfeil auf diese Zeile und drücken Sie die Taste Auswahl. Dadurch erhält die Zeile ein Kreuz und der Automatikmodus ist gewählt. Alle nachfolgenden Einstellungen des Menüs sind nur im Automatikmodus gültig. Im manuellen Modus sind die Einstellungen belanglos.

Verzögerung. Die Verzögerung dient zur Beruhigung des Schaltverhaltens und soll ein Einschaltflattern an den Temperaturgrenzen verhindern.

Aktivzeit. Zeit, in der der Motor aktiv ist, d.h. in der er öffnet oder schließt. Vermeiden Sie den Eintrag von 0 Sekunden, da sonst keine Fensterbewegung erfolgt! Die Motoraktivzeit hängt von der Fenstergröße, der Motorleistung, der Raumgröße etc. ab. Stellen Sie sie nach Ihren Gegebenheiten vor Ort ein.

Pause. Ruhezeit des Motors zwischen zwei Aktivzeiten. Diese Zeit dient zum Temperaturausgleich. Ist die Pause gleich 0 Sekunden, erfolgt eine permanente Aktivierung des Fenstermotors.

zu ab Wind. Wird die eingestellte Windgeschwindigkeit überschritten, schließt das Fenster unabhängig von der Temperatur.

Wenn Sie keine Windsteuerung wünschen, stellen Sie die Zahl auf 0 km/h. Das Display zeigt als Zeichen der Deaktivierung zwei Striche an. In diesem Fall wird das Fenster weder im Automatikmodus noch im halbautomatischen Modus bei Sturm geschlossen und die Zeile Windwartezeit ist belanglos.

Windwartezeit. Nach der Überschreitung der Windgrenze bleibt das Fenster für die eingestellte Windwartezeit geschlossen. Erst nach Ablauf dieser Zeit wird die Automatik wieder aktiv und öffnet das Fenster, falls nicht die Windgrenze erneut überschritten wurde.

zu bei Regen. Soll das Fenster bei Regen schließen, versehen Sie diese Zeile mit einem Kreuz. Das Fenster bleibt dann geschlossen, so lange der Sensor Regen meldet.

Die vorstehend gemachten Einstellungen sind für alle folgenden Zeitzonen gültig.

Zeitzone

Die Gewächshaussteuerung versorgt jede Fensterregelung mit je zehn Zeitzonen. Die nachfolgenden fünf Zeilen des Menüs beziehen sich auf die jeweils gewählte Zeitzone. Die Ausstattung mit je zehn Zeitzonen macht die Steuerung sehr flexibel und anpassungsfähig.

Zone aktiv. Die Einstellungen der nachfolgenden Zeilen werden durch die Automatik nur berücksichtigt, wenn diese Zeile angekreuzt ist. Sie haben damit die Möglichkeit, für unterschiedliche Jahreszeiten unterschiedliche Einstellungen vorzunehmen und sie bei Bedarf zu aktivieren. Überschneiden sich die Zeitangaben in zwei Zeitzonen, so wird jeweils die Zeitzone mit der niedrigsten Nummer berücksichtigt.

auf über. Wird diese Temperatur überschritten, öffnet das Fenster.

zu unter. Wird diese Temperatur unterschritten, schließt das Fenster. Liegt die Temperatur zwischen diesen Grenzen, erfolgt keine Fensterbewegung, d.h. das Fenster verharrt in seiner Position. Ist diese Temperatur größer als die Öffnungstemperatur, vertauscht die Software einfach beide Grenzen.

von .. bis .. Zeitraum für die Gültigkeit der Öffnungs- und Schließtemperatur. Machen Sie bitte für alle 24 Stunden des Tages eine Temperaturangabe. Für nicht programmierte Zeiten nimmt die Gewächshaussteuerung keine Regelung vor, d.h. das Fenster verbleibt in der aktuellen Stellung.

Beispiel:

Sie wählen als Startzeit 8:15 Uhr und als Endzeit 14:40 Uhr. Dann gilt die Regelung von 8:15 Uhr bis 14:40 Uhr des Tages.

Beispiel:

Sie wollen mit einer Einstellung den ganzen Tag regeln. Dann wählen Sie als Startzeit 0:00 Uhr und als Endzeit 24:00 Uhr. Die Regelung erfolgt nun von 0 Uhr bis 24 Uhr.

Beispiel:

Für eine Regelung über Nacht von 20:00 Uhr bis 6:00 Uhr wählen Sie als Startzeit 20:00 Uhr und als Endzeit 6:00 Uhr.

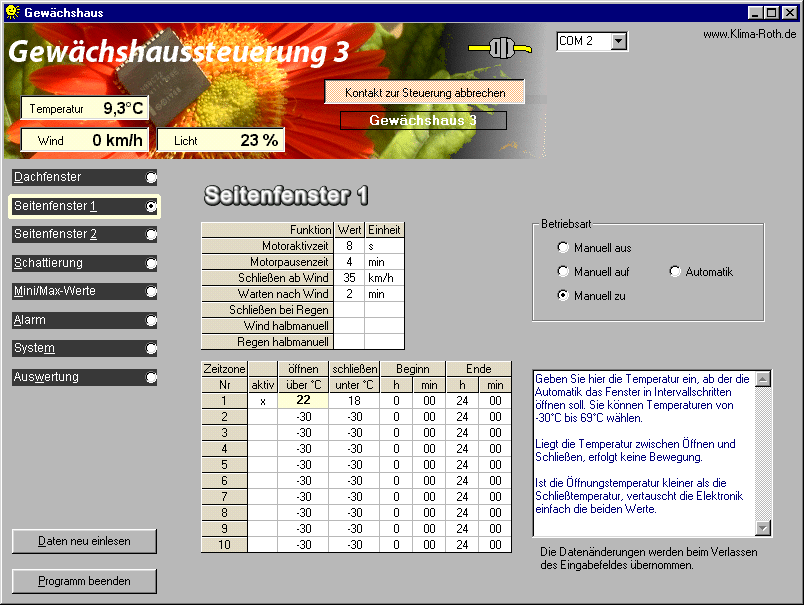

Alle Einstellungen und auch die manuelle Regelung können Sie mit der PC-Software vornehmen. Alle vorgenommenen Einstellungen bleiben bei einem Stromausfall erhalten.

Wählen Sie im Hauptmenü das Submenü Schattierung aus und drücken Sie die Taste Auswahl. Es erscheint das Submenü Schattierung:

Menü verlassen [x] Manuell stop (ausf/einf) [ ] Automatik Verzögerung 120s (0s bis 990s) einf ab Wind 38km/h (0km/h bis 99km/h) Windwartezeit 180s (0s bis 990s) [x] einf. bei Regen [ ] Regen halbauto [ ] Wind halbauto Zeitzone 1 (1 bis 10) [x] Zone aktiv Licht über 80% (0% bis 99%) Temp über 10°C (-30°C bis 69°C) Licht unter --% (0% bis 99%) Temp unter --°C (-30°C bis 69°C) von 8:00 Uhr (0:00 Uhr bis bis 19:15 Uhr 24:00 Uhr)

Zeitzone

Die Gewächshaussteuerung versorgt die Schattierungsregelung mit je zehn Zeitzonen (0 bis 9). Die nachfolgenden fünf Zeilen des Menüs beziehen sich auf die jeweils gewählte Zeitzone.

Zone aktiv. Die Einstellungen der nachfolgenden Zeilen werden durch die Automatik nur berücksichtigt, wenn diese Zeile angekreuzt ist. Sie haben damit die Möglichkeit, für unterschiedliche Jahreszeiten unterschiedliche Einstellungen vorzunehmen und sie bei Bedarf zu aktivieren. Überschneiden sich die Zeitangaben in zwei Zeitzonen, so wird jeweils die Zeitzone mit der niedrigsten Nummer berücksichtigt.

Licht über. Überschreitet die Helligkeit die hier eingestellte Grenze, wird die Schattierung nach Ablauf der Lichtverzögerungszeit ausgefahren. Bei Unterschreitung der Lichtgrenze und nach Ablauf der Lichtverzögerungszeit wird die Schattierung eingefahren.

Wenn Sie keine Lichtsteuerung der Schattierung wünschen, stellen Sie die Zahl auf 0%. Das Display zeigt als Zeichen der Deaktivierung zwei Striche an. In diesem Fall wird die Schattierung nicht durch das Licht geregelt.

Temperatur über. Überschreitet die Temperatur die hier eingestellte Grenze, wird die Schattierung nach Ablauf der Verzögerungszeit ausgefahren. Bei Unterschreitung der Temperaturgrenze und nach Ablauf der Verzögerungszeit wird die Schattierung eingefahren.

Wenn Sie keine Temperatursteuerung der Schattierung wünschen, stellen Sie die Zahl auf –30°C. Das Display zeigt als Zeichen der Deaktivierung zwei Striche an. In diesem Fall wird die Schattierung nicht durch die Temperatur geregelt.

Anmerkung

Sind beide Werte aktiviert, werden sie durch eine UND-Logik verknüpft. Das bedeutet, dass die Schattierung nur dann ausfährt, wenn beide Bedingungen gleichzeitig erfüllt sind, d.h. wenn es zu hell und zu warm ist. Das macht im Winter Sinn, wenn die Sonnenstrahlen zur Erwärmung des Innenraums genutzt werden sollen.

Licht unter. Unterschreitet die Helligkeit die hier eingestellte Grenze, wird der Energieschirm nach Ablauf der Verzögerungszeit ausgefahren. Bei Überschreitung der Lichtgrenze und nach Ablauf der Verzögerungszeit wird der Energieschirm eingefahren.

Wenn Sie keine Lichtsteuerung des Energieschirms wünschen, stellen Sie die Zahl auf 0%. Das Display zeigt als Zeichen der Deaktivierung zwei Striche an. In diesem Fall wird der Energieschirm nicht durch das Licht geregelt.

Temperatur unter. Unterschreitet die Temperatur die hier eingestellte Grenze, wird der Energieschirm nach Ablauf der Verzögerungszeit ausgefahren. Bei Überschreitung der Temperaturgrenze und nach Ablauf der Verzögerungszeit wird der Energieschirm eingefahren.

Wenn Sie keine Temperatursteuerung des Energieschirms wünschen, stellen Sie die Zahl auf –30°C. Das Display zeigt als Zeichen der Deaktivierung zwei Striche an. In diesem Fall wird der Energieschirm nicht durch die Temperatur geregelt.

Anmerkung

Sind beide Werte aktiviert, werden sie durch eine UND-Logik verknüpft. Das bedeutet, dass der Energieschirm nur dann ausfährt, wenn beide Bedingungen gleichzeitig erfüllt sind, d.h. wenn es dunkel und kalt ist. Das macht im Winter Sinn, um den Temperaturverlust in der kalten Jahreszeit zu reduzieren.

Damit die Steuerung die Schattierung als Energieschirm verwendet, müssen die Zeilen Licht über und Temp über deaktiviert sein. Ist mindestens eine dieser Zeilen aktiviert, nimmt die Steuerung keine Energieschirmregelung vor, d.h. die Angaben in den Zeilen Licht unter und Temp unter werden ignoriert.

von .. bis .. Zeitraum für die Gültigkeit der vorstehenden Bedingungen. Machen Sie bitte für alle 24 Stunden des Tages eine Angabe. Für nicht programmierte Zeiten fährt die Gewächshaussteuerung die Schattierung ein.

Beispiele

• Sie möchten nur bei zu hellem Licht schattieren. Dann wählen Sie in der Zeile Licht über den Wert 85%. Die anderen Zeilen lassen Sie deaktiviert.

• Sie möchten bei zu hellem Licht und bei zu hoher Temperatur schattieren. Dann wählen Sie in der Zeile Licht über den Wert 85% und in der Zeile Temperatur über den Wert 22°C. Die anderen Zeilen lassen Sie deaktiviert.

• Sie wollen die Schattierung als Energieschirm benutzten. Dann wählen Sie in der Zeile Temperatur unter den Wert 10°C. Die anderen Zeilen lassen Sie deaktiviert.

• Sie wollen die Schattierung nur nachts als Energieschirm benutzten. Dann wählen Sie in der Zeile Licht unter den Wert 5%. Die anderen Zeilen lassen Sie deaktiviert.

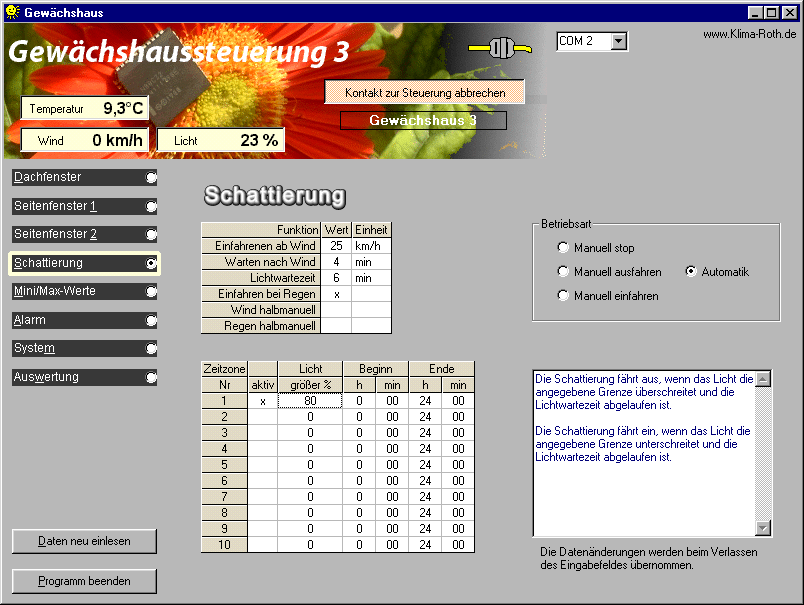

Diese Einstellungen können auch über die PC-Software vorgenommen werden. Beachten Sie insbesondere, dass die Werte erst beim Verlassen des Eingabefeldes in die Steuerung geschrieben werden. Die Optionsfelder werden beim Anklicken in der Steuerung aktualisiert und sind sofort wirksam.

Wählen Sie im Hauptmenü das Submenü Uhrzeit/Datum aus und drücken Sie die Taste Auswahl. Es erscheint das Submenü Uhrzeit/Datum:

Nach Aktivierung des Menüs blinkt die Stundenanzeige. Sie lässt sich mit den Tasten auf und ab auf den gewünschten Wert einstellen. Drücken Sie die Taste Auswahl und die Minutenanzeige blinkt. Stellen Sie sie in gleicher Weise ein.

Mit weiteren Tastenbetätigungen auf Auswahl gelangen Sie zu den anderen Positionen. Das Menü wird automatisch nach der Wochentagsangabe verlassen.

Die interne Uhr hat eine Nachlaufzeit von sechs Monaten. Die Uhr stellt sich automatisch auf Sommer/Winterzeit um. Wenn Sie das nicht wünschen, wählen Sie im Systemmenü die Flash Adresse 06h und geben als Wert 01h ein: Wert 00h = Umstellung erlaubt, Wert 01h = Umstellung nicht erlaubt.

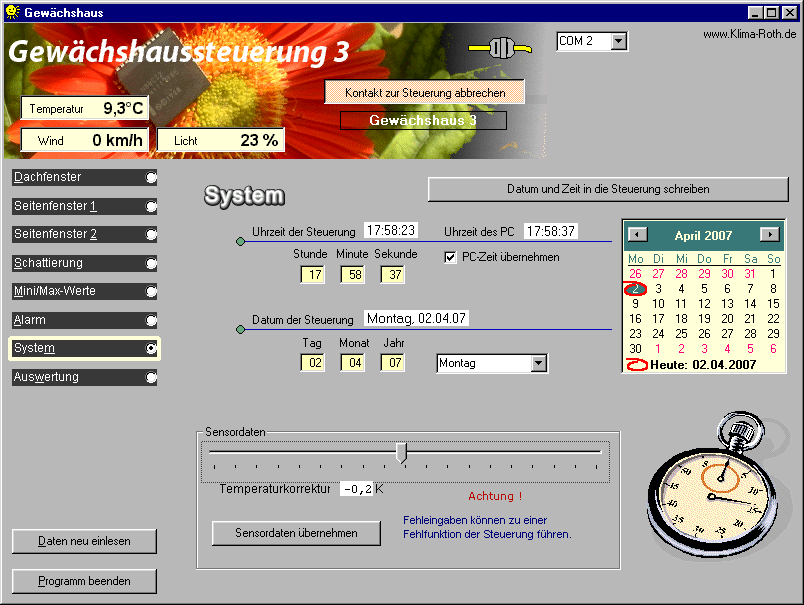

Diese Einstellungen können auch über die PC-Software erfolgen. Dabei haben Sie die zusätzliche Möglichkeit, auf die Messwerte Einfluss zu nehmen. Tun Sie das aber nur im Notfall, denn die Sensoren sind vor Versand genauestens auf die Messbereiche justiert.

Sie können den Alarmausgang abschalten, indem Sie die Alarmdauer auf 0 s stellen.

Sie können eine Temperatur deaktivieren, indem Sie den Wert –30°C wählen. Die Deaktivierung wird durch zwei Striche angezeigt. Sind beide Temperaturen deaktiviert, wird kein Alarm ausgelöst.

Der Alarmausgang wird für die Zeit von Alarmdauer beim ersten Auftreten der Alarmbedingung aktiviert und zu Beginn einer jeden Viertelstunde wiederholt, so lange bis die Alarmbedingung wegfällt. Der aktivierte Alarmausgang wird im Anzeigefenster 2 durch den Text Alarm! angezeigt.

Die Steuerung verfügt über einen Alarmausgang, der mit einem Wählgerät oder einem anderen akustischen oder optischen Alarmmelder verbunden werden kann. Das Wählgerät kann Sie über das Telefon oder Handy bei zu hoher oder zu niedriger Temperatur in Abwesenheit informieren und so Ihre Pflanzen vor Schaden bewahren. Es kann ferner einen Stromausfall melden.

Der inaktive/aktive Pegel des Alarmausgangs kann im Systemmenü an der Flash Adresse 0Bh gewählt werden. Ist der Wert = 00h, dann ist der Aktivpegel 0 V und der Inaktivpegel +5 V, ist der Wert = 01h, dann ist der Aktivpegel +5 V und der Inaktivpegel 0 V. Nehmen Sie Änderungen des Alarmpegels nur bei abgeschaltetem Alarmgerät vor.

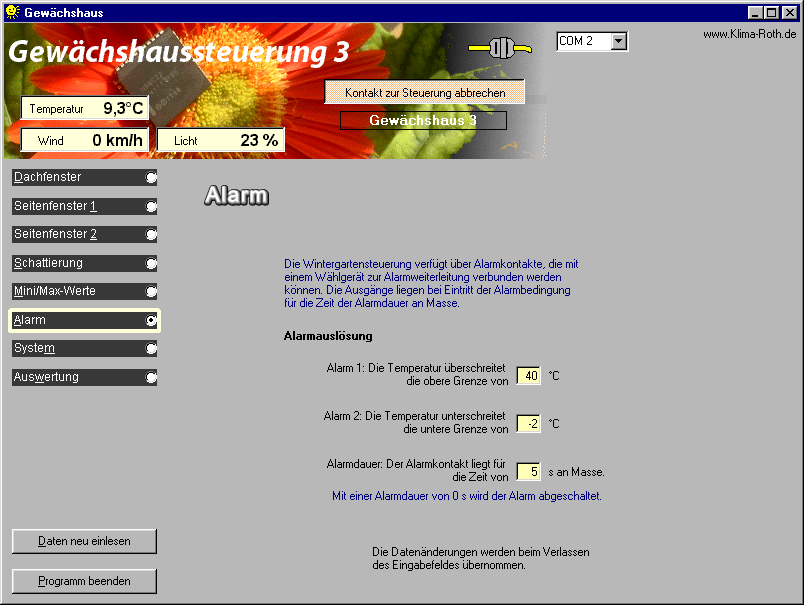

Die Alarmeinstellung mit der PC-Software:

Ändern Sie bitte in der Regel in diesem Menü nichts !

Hier haben Sie Zugriff auf alle internen Variablen, die zur Funktion der Steuerung benötigt werden. Fehleingaben können sehr leicht zum Totalausfall führen. Der Sinn des Menüs ist es, nach Rücksprache mit dem Hersteller gezielt Feinjustierungen während der Laufzeit vorzunehmen oder die Arbeit der Software zu optimieren.

Mit dem Wert der Adresse 01h können Sie den Lichtsensor justieren und so alterungs– und verschmutzungsbedingte Abweichungen ausgleichen: Der Auslieferungswert ist 2Fh.

Mit den Werten der Adresse 05h können Sie die Displaybeleuchtungszeit einstellen, wobei für die Werte die folgende Zuordnung gilt:

• Wert 00h immer aus
  Wert FFh immer an
  Wert 3Ch 60 s an
  Wert 78h 2 min an
  Wert B4h 3 min an
  Wert FEh 254 s an ( längste Zeit)


Mit den Werten der Adresse 07h können Sie das Timing des Temperatursensors einstellen. Bei langen Leitungen und der Anzeige von fehlerhaften Temperaturwerten erhöhen Sie bitte den Wert vorsichtig in Einerschritten und prüfen Sie die Wirkung.

Die Adresse 00h hat ein Sonderfunktion. Über sie können Sie auf die vier verschiedenen Speicher der Steuerung zugreifen.

Flash: Im Flash werden sämtliche nicht flüchtigen Daten gespeichert. Dieses Daten gehen bei Stromausfall nicht verloren. Die Auswahl erfolgt durch Beschreiben der Adresse 00h mit dem Wert 00h.

FRAM: Im FRAM (Ferro RAM) werden die Minimax-Werte und die viertelstündlichen Messwerte gespeichert. Dieses Daten gehen bei Stromausfall nicht verloren. Die Auswahl erfolgt durch Beschreiben der Adresse 00h mit dem Wert 01h.

IRAM: Im IRAM (Internal RAM) befinten sich sämtliche temporären Daten der Steuerung. Es ist der Arbeitsbereich der Steuerung. Änderungen in diesem Bereich können fatale Folgen haben. Dieses Daten gehen bei Stromausfall verloren. Die Auswahl erfolgt durch Beschreiben der Adresse 00h mit dem Wert 02h.

RTC: Im RTC (Real Time Clock) werden die Daten für die Uhrzeit und den Kalender gespeichert. Darüber hinaus stehen 32 Byte an frei verfügbaren Daten zur Verfügung. Dieser Bereich wird von der Steuerung nicht benutzt. Dieses Daten werden bei Stromausfall ein halbes Jahr aufbewahrt. Die Auswahl erfolgt durch Beschreiben der Adresse 00h mit dem Wert 03h.

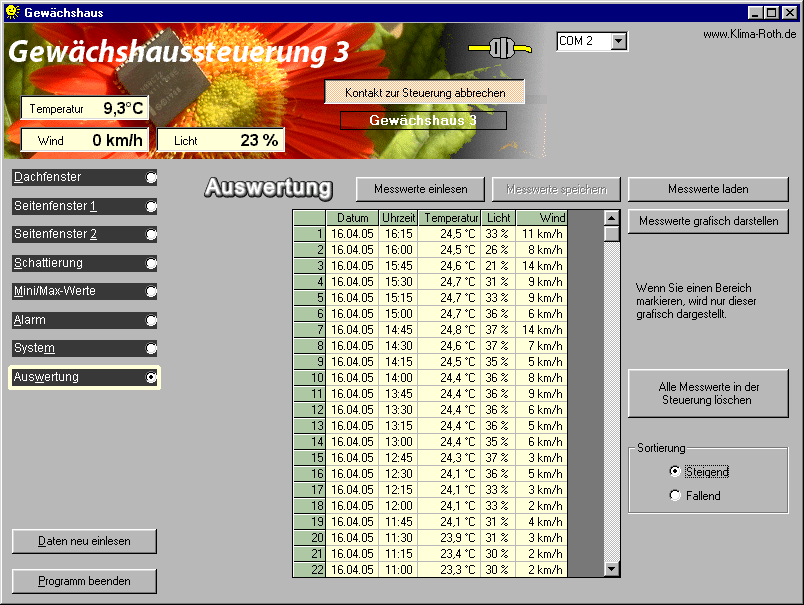

Die Datenauswertung mit der PC-Software:

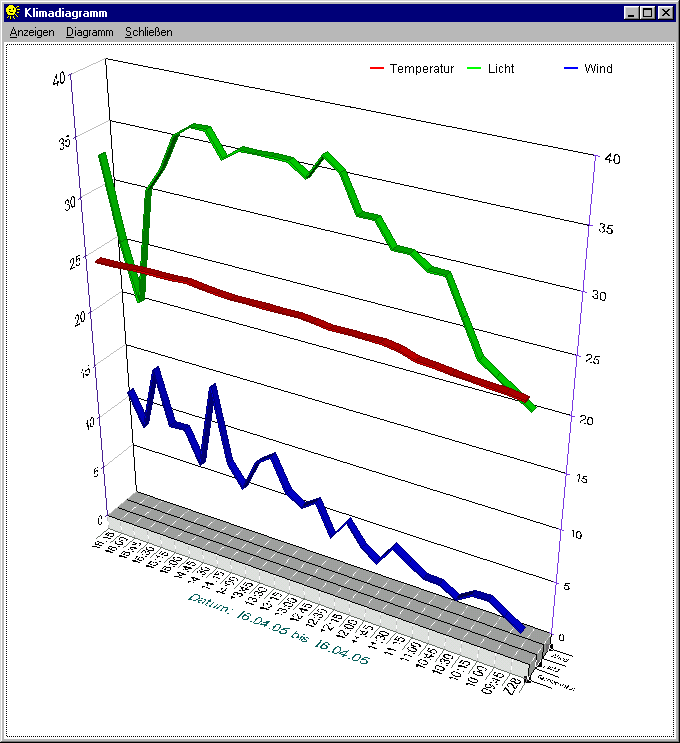

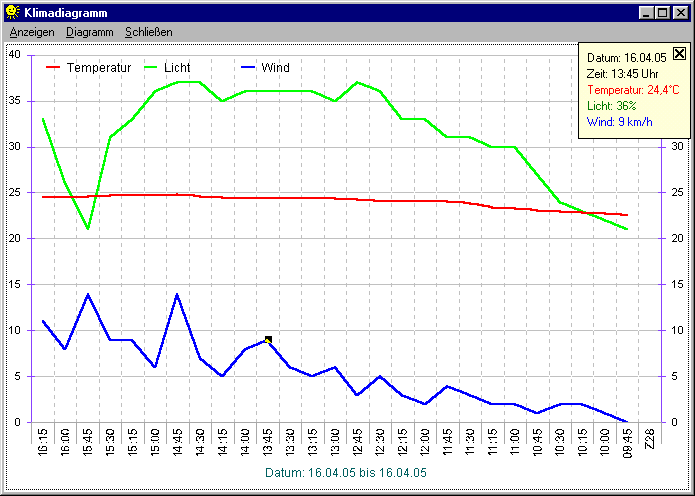

Die grafische Darstellung der Daten:

Die Montage des Temperatursensors soll an einer gut belüfteten Stelle erfolgen, die nicht dem direkten Sonnenlicht ausgesetzt ist. Kontrollieren Sie bitte jährlich die Öffnungen auf ungehinderten Luftzutritt.

Der Temperatursensor verfügt über fünf Anschlüsse B, C, D, E und F. Verbinden Sie diese Anschlüsse über eine Steuerungsleitung mit den gleichnamigen Anschlüssen in der Steuerung. Sie können bei Fehlanzeige das Timing des Sensors der Leitungslänge anpassen.

Die Leistungsaufnahme des Temperatursensors beträgt nur 0,005 W, die Spannung im Sensor +5V.

Der Lichtsensor

Die Montage des Lichtsensors soll an einer Stelle erfolgen, die durch eine Schattierung oder andere Gegenstände nicht verdunkelt wird.

Der Lichtsensor verfügt über die Anschlüsse G, H und I. Verbinden Sie diese Anschlüsse über eine Steuerungsleitung mit den gleichnamigen Anschlüssen in der Steuerung. Der Messbereich des Lichtsensors reicht von 0 % bis 99 %. Die Leistungsaufnahme des Lichtsensors beträgt nur 0,01 W, die maximale Spannung +5V.

Der Regensensor

Der Regensensor ist im Freien an einer für den Regen zugänglichen Stelle zu montieren. Die Montage sollte mit einem Winkel von 30° erfolgen, wobei der Kabelaustritt auf der unteren Seite sein soll, damit kein Regenwasser in das Gehäuse gelangen kann. Wegen der Verschmutzungsgefahr und damit verbundener Fehlmessungen muss die Oberfläche des Regensensors halbjährlich gereinigt werden.

Der Regensensor wird im Inneren schwach beheizt, sodass er auch Schneefall registriert. Im Innern des Sensors befindet sich eine Möglichkeit zur Regulierung der Empfindlichkeit. Nehmen Sie hier nur Änderungen bei starker Verschmutzung vor.

Der Regensensor verfügt über die Anschlüsse -, + und O. Verbinden Sie diese Anschlüsse über eine Steuerungsleitung mit den gleichnamigen Anschlüssen in der Steuerung. Die Leistungsaufnahme des Regensensors beträgt nur 0,1 W, die Maximalspannung beträgt +5V.

Der Windgeschwindigkeitsgeber

Der Windsensor soll an einer Stelle befestigt werden, die möglichst hoch und möglichst weit von Gebäudeteilen entfernt ist. Er misst Windgeschwindigkeiten von 0 bis 144 km/h.

Der Windsensor verfügt über die Anschlüsse 1 und 2. Verbinden Sie die Anschlüsse 1 und 2 über eine Steuerungsleitung mit den gleichnamigen Anschlüssen in der Steuerung. Der Windsensor hat keine Leitungsaufnahme.

Die Stromversorgung der Gewächshaussteuerung erfolgt über den Anschluss L, Phase und N (Nullleiter) 230V AC.

Der gemeinsame Nulleiter (blau) der Motoren ist mit dem blauen Anschluss N der Steckerleiste zu verbinden, die braunen und schwarzen Adern (Phasenleitungen) zum Öffnen und Schließen mit den grauen Anschlüssen (vgl. Abbildung). Die Erdungsanschlüsse (gelb/grüne Ader) sind mit der orange Steckleiste zu verbinden. Die Reihenfolge dieser Anschlüsse ist belanglos. Die Elektronik setzt eine vorhandene Endabschaltung der Motoren voraus.

Verbraucheranschlüsse

Jeder Ausgang kann einen Strom von 2 A schalten. Für höhere Ströme sind externe Schaltrelais zu verwenden. Die Stromversorgung der Elektronik erfolgt mit 230 V Wechselstrom. Die Leistungsaufnahme der Elektronik beträgt (ohne aktive Verbraucher) 0,8 W. Die Schaltstufen bestehen aus gegenseitig verriegelnden Relais (Wendeschütze), sodass Öffner und Schließer nicht gleichzeitig Strom erhalten können. Die Zeitdauer beim Umschalten von zu/auf beträgt eine Sekunde.

Anschlusstipp:
Verwenden Sie für zum Verkabeln der Motoren Litzen mit einem Mindestquerschnitt von 0,75 mm². Die Enden müssen verzinnt oder mit Adernhülsen versehen sein. Entfernen Sie den äußeren Isoliermantel ca. 6 mm. Die Klemmanschlüsse öffnen Sie, indem Sie mit einem Flachschraubenzieher in den oberen rechteckigen Schlitz fahren und den Schraubenzieher nach hinten drücken. Dadurch öffnet sich der untere Teil und das Kabel lässt sich einführen. Für den Erdungsanschluss verwenden Sie das beigefügte Hebelwerkzeug.
