Die Gewächshaussteuerung 5

Eigenschaften

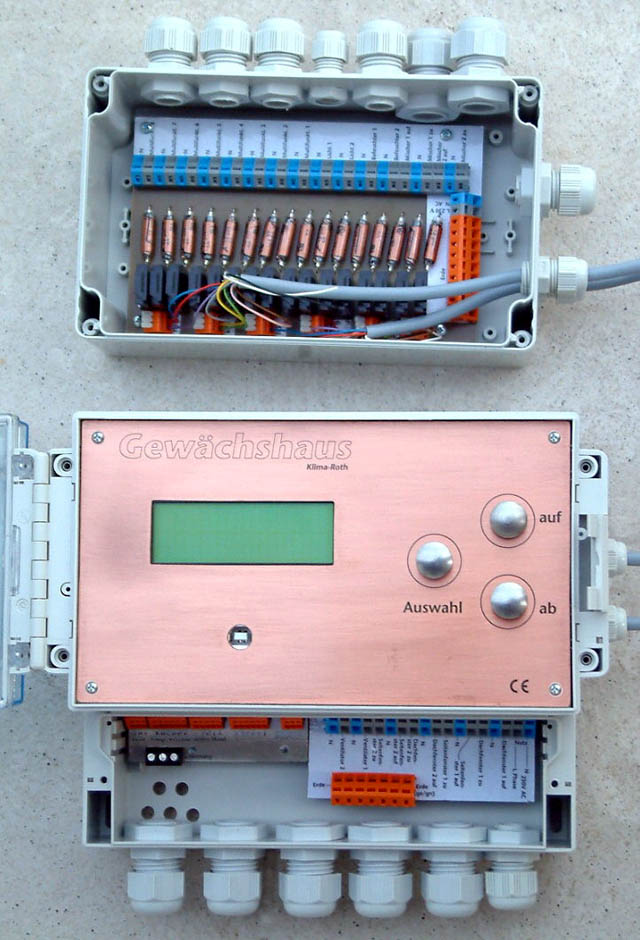

	Die Gewächshaussteuerung 5 besteht aus einer Master-Steuereinheit, einem Tochtergehäuse, zwei Temperaturfühlern, zwei Feuchtesensoren, einem Lichtsensor, dem Handbuch mit Installations- und Bedienungsanleitung, einem USB Kabel und einer CD mit der Kommunikationssoftware. Die Gewächshaussteuerung 5 regelt die Klimabedingungen in zwei Gewächshäusern. Sie misst die Lufttemperatur, die relative Luftfeuchtigkeit, die Helligkeit. Sie steuert je Haus 230 V Verbaucher: ein Dachfenster, ein Seitenfenster, den Mischer einer Warmwasserheizung, einen Luftbefeuchter, die Beleuchtung, den Ventilator stufenlos drehzahlgeregelt Multifunktionsaugänge zwei Alarmkontakte. Die Schaltstufen schalten den Strom für Verbraucher bis 0,9 kW. Die Fenster werden in einstellbaren Intervallschritten geöffnet bzw. geschlossen. Die Ausstattung mit je 10 Zeitzonen gestattet Ihnen eine dynamische Temperaturanpassung an den Tagesverlauf. Die Heizung steuert einen Vorlaufmischer für Warmwasser in Abhängigkeit von der Innentemperatur und der Temperaturtendenz. Der Mischer wird in einstellbaren Intervallschritten geöffnet bzw. geschlossen. Die Software vergleicht die Temperatur mit dem Sollwert und öffnet bzw. schließt den Mischer unter Berücksichtigung der Temperaturdifferenz und der Temperaturtendenz mit angepasster Geschwindigkeit. Die Ausstattung mit je 10 Zeitzonen gestattet Ihnen eine dynamische Temperaturanpassung an den Tagesverlauf. Der Luftbefeuchter wird aktiv, wenn die Feuchtegrenze unterschritten ist. Die Ausstattung mit je 10 Zeitzonen gestattet Ihnen eine dynamische Feuchteanpassung an den Tagesverlauf. Der Beleuchtung erfolgt licht- oder zeitgesteuert. Sie können die Beleuchtung pro Tag zehnmal aus- und einschalten. Die Lichtsteuerung berücksichtigt eine Verzögerungszeit von 1s bis 99s und eine Lichthysterese von +/- 3%, d.h. das Licht wird erst eingeschaltet, wenn der Sollwert um 3% unterschritten ist, und ausgeschaltet, wenn der Sollwert um 3% überschritten ist. Wenn als Lichtgrenze 0% eingestellt ist, ist die Zeitsteuerung gewählt. Der Ventilator kann in verschiedenen Modi betrieben werden. 1. Ein/Aus mit voller Drehzahl 2. konstant mit halber Drehzahl 3. proportionale Drehzahl zwischen zwei Temperaturgrenzen 4. zeitgesteuert, temperaturunabhängig. Die Auswahl der Modi erfolgt mit den Werten von Temperaturunter- und obergrenze. Die Ausstattung mit je 10 Zeitzonen gestattet Ihnen einen dynamischen Ventilatorgebrauch zu verschiedenen Zeiten. Die Multifunktionsaugänge können unabhängig voneinander Haus 1 oder Haus 2 zugeordnet werden. Sie können temperatur-, feuchte-, lichtabhängig oder rein zeitgesteuert mit UND/ODER-Logik verwendet werden. Zehn verschiedene Kombinationen sind pro Tag einstellbar. Die Mini/Max-Aufzeichnung der Messwerte erfolgt mit Zeit- und Datumsangabe. Die Gewächshaussteuerung 5 wird über drei Berührungssensoren programmiert und gesteuert. Alternativ kann die Steuerung bequem über den PC (USB) programmiert und bedient werden. Mit der PC-Software können ferner alle Messdaten abgefragt, die Datenaufzeichnung ausgelesen und grafisch dargestellt werden. Jede Funktion der Steuerung ist auf manuellen Betrieb umstellbar. Das Reglergehäuse entspricht der Schutzart IP65.

Sensoren
	Temperatur Innenbereich Auflösung 0,1 Grad Messbereich von -55°C bis +110 °C Regelbereich von -29°C bis +69°C Messintervall 1 s 5 V Stromversorgung, 5adrige Steuerleitung Feuchtesensor Innenbereich Auflösung 1% rF Mess- und Regelbereich von 1% rF bis 99% rF Reaktionszeit 3 min (maximal) Messintervall 1 s 5 V Stromversorgung, 3adrige Steuerleitung Lichtsensor Auflösung 1% Messbereich von 0% bis 100% Regelbereich von 1% bis 99% justierbar Reaktionszeit 1 s Messintervall 1 s 5 V Stromversorgung, 3adrige Steuerleitung Zeitmessung Uhrzeit/Kalender/Wochentag Nachlaufdauer 2,5 Monate, wartungsfrei Viertelstündliche Messdatenaufzeichnung Messdaten Speicherkapazität für 3 Wochen
Fenster
	Manuell auf/aus/zu Automatik 10 Zeitzonen einzeln aktivierbar getrennte Öffnungs- und Schließtemperaturen Temperaturen von -29°C bis 69°C Motoraktivzeit und Motorpausenzeit einstellbar Zeitintervall für Aktivzeit 1 s bis 99 s Zeitintervall für Pausenzeit 0 min bis 99 min elektrischer Ausgang 4 A aktiv, 230 V
Heizung
	Mischer manuell auf/aus/zu Automatik 10 Zeitzonen einzeln aktivierbar Sollwerte von -29°C bis 69°C Mischeraktivzeit und Mischerpausenzeit einstellbar kürzesetes Zeitintervall 1 s längstes Zeitintervall 99 s elektrischer Ausgang 4 A aktiv, 230 V
Luftbefeuchter
	Manuell an/aus Automatik Feuchtesollwert von 1% bis 99% Einschaltverzögerung von 0 s bis 99 s 10 Zeitzonen einzeln aktivierbar kürzesetes Zeitintervall 1 min längstes Zeitintervall 24:00 h elektrischer Ausgang 4 A aktiv, 230 V
Beleuchtung
	Manuell an/aus Automatik licht- oder zeitgesteuert +/-3%ige Licht-Hysterese Einschaltverzögerung von 0 s bis 99 s 10 Zeitzonen einzeln aktivierbar kürzesetes Zeitintervall 1 min längstes Zeitintervall 24:00 h elektrischer Ausgang 4 A aktiv, 230 V
Ventilator
	Manuell an/aus Automatik 10 Zeitzonen einzeln aktivierbar Betrieb von -29°C bis 69°C stufenlose Drehzahlregelung vier Betriebsarten wählbar kürzesetes Zeitintervall 1 min längstes Zeitintervall 24:00 h elektrischer Ausgang 4 A aktiv, 230 V
Multifunktion
	Manuell an/aus Automatik 10 Zeitzonen einzeln aktivierbar Verzögerung 0s bis 99s Heizen/Kühlen von -29°C bis 69°C Befeuchten/Entfeuchtung von 1% rF bis 99% rF Beleuchten/Schattieren von 1% bis 99% Und/Oder-Logik Zeitschaltfunktion kürzesetes Zeitintervall 1 min längstes Zeitintervall 24:00 h elektrischer Ausgang 4 A aktiv, 230 V
Alarm
	Übertemperatur Untertemperatur Luftfeuchteunterschreitung Luftfeuchteüberschreitung zwei Schaltkontakte für ein Alarmsystem Alarmdauer und Alarmpegel wählbar
Elektrische Daten
	Stromversorgung 230 V AC Leistungsaufnahme der Elektronik 7 W Anschlusswert 10 A Aktive Schaltstufen: optogekoppelte TRIAC Herstellungsort: Deutschland

Waldstr. 19a
69488 Birkenau
Tel. 06201 393185

Alle Geräte können auf Ihre Bedürfnisse angepasst werden.
Sprechen Sie mit uns!
