Zubehör
Zubehör

Das Zubehör unterstützt Sie bei der Installation der Steuerung vor Ort.

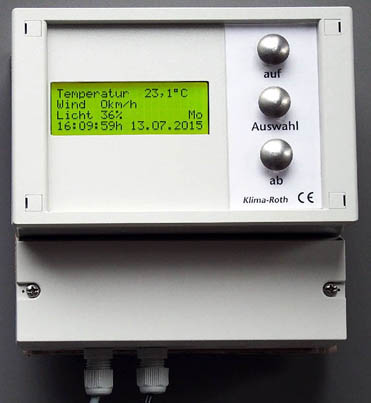

Bedienelement
Das Bedienelement ist eine kabelgebundene Fernbedienung für unsere Steuerungen.

Mit dem Bedienelement können Sie die Bedienung der Steuerung an anderer Stelle vornehmen und Einsicht auf die Messwerte nehmen. Das Display und die Tasten des Bedienelements haben exakt die gleiche Funktion wie die der Steuerung.

Das Bedienelement wird über ein 3 x 2 adriges, paarweise verdrilltes Kabel mit der Steuerung verbunden, wobei die Entfernung bis zu 1000 m reichen kann! Die Daten werden über den Industriebus RS485 geleitet. An diesen Bus können bis zu 32 Bedienelemente angeschlossen werden.
Ab einer Entfernung von 50 m wird ein externes 5V Netzteil benötigt.

Preis: 120,- €.

Steuerleitung
Steuerleitungen LIYCY mit Gesamtabschirmung:
4 x 0,14 mm²

5 Meter: 4,60 €
10 Meter: 7,10 €
25 Meter: 16,- €

6 x 0,14 mm²

5 Meter: 5,20 €
10 Meter: 8,70 €
25 Meter: 21,- €
50 Meter: 41,- €

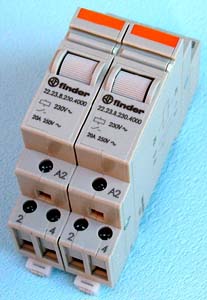

Wendeschütz einphasig, Stückpreis 17,50 EUR

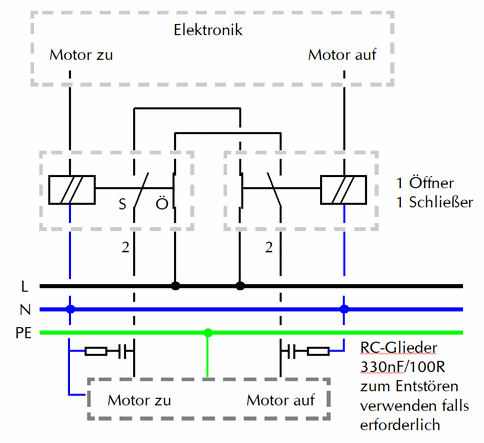

Für die Ansteuerung von Fenster-, Schattierungs- oder Markisenmotoren empfehlen wir die Verwendung von Wendeschützen. Diese verhindern machanisch bei Störung der Elektronik ein gleichzeitiges Öffnen und Schließen und schützen damit die Motoren und Einrichtung vor Schäden. Ein Wendeschütz besteht aus einem Leistungsrelais mit einem Öffner und einem Schließer. Die Verwendung der Wendeschütze ist im nebenstehenden Schaltplan gezeigt.
Die Wendeschütze werden stets paarweise verwendet. Die Montage erfolgt auf einer Hutschine in einem Schaltkasten, Breite = 18 mm.

Das Installationsrelais wird mit 230 V AC angesteuert, die Schaltleistung ist 12 A, 230 V AC.


Installationsrelais: ein Schließer, ein Öffner

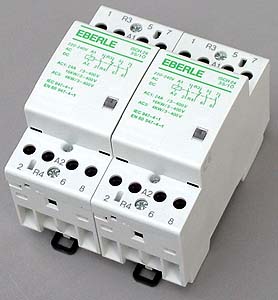

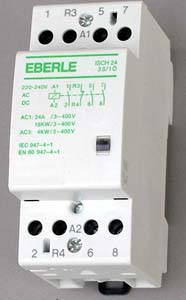

Wendeschütz dreiphasig, Stückpreis 26,50 EUR

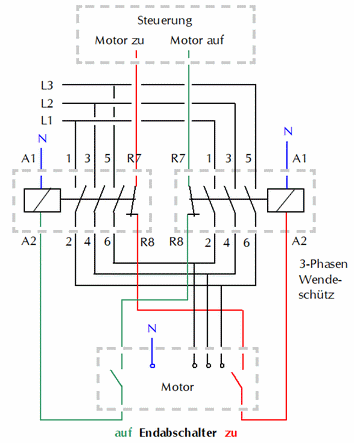

Für die Ansteuerung von Fenster-, Schattierungs- oder Markisenmotoren mit Drehstrom (380 V) empfehlen wir die Verwendung von dreiphasigen Wendeschützen. Diese verhindern machanisch bei Störung der Elektronik ein gleichzeitiges Öffnen und Schließen und schützen damit die Motoren und Einrichtung vor Schäden. Ein Wendeschütz besteht aus einem Öffner und drei Schließern. Die Verwendung der Wendeschütze ist im nebenstehenden Schaltplan gezeigt.

Die Wendeschütze werden stets paarweise verwendet. Die Montage erfolgt auf einer Hutschine in einem Schaltkasten, Breite = 32 mm.

Das Installationsrelais wird mit 230 V AC angesteuert, die Schaltleistung ist 3 x 8 A, bei 230 V AC.


______
Bügelschelle, Preis 3,50 EUR
Bügelschelle für die Mastmontage ø 45 mm (bzw. 1 3/4 Zoll).
